อธิบายบ่อน้ำระเบิด: สาเหตุ สัญญาณเตือน และอุปกรณ์ป้องกัน

บ่อน้ำระเบิดคือหลุมที่สูญเสียการควบคุมแรงดัน: ของเหลวในชั้นหินจะเข้าสู่หลุมเจาะและไหลขึ้นสู่ผิวน้ำ หรือเข้าสู่ชั้นหินที่ตื้นกว่า ซึ่งเร็วกว่าที่แท่นขุดเจาะจะสามารถรองรับได้ นั่นคือคำตอบสั้นๆ คำตอบที่ยาวกว่าก็คือ แทบไม่มีบ่อใดระเบิดโดยไม่มีการเตือนล่วงหน้า โดยเริ่มจากการเตะ และระยะห่างระหว่างการเตะและการระเบิดจะถูกวัดเป็นนาที และความสามารถในการดูแลรักษาอุปกรณ์ควบคุมบ่อน้ำบนพื้นแท่นขุดเจาะได้ดีเพียงใด

บทความนี้จะอธิบายว่าแท้จริงแล้วการระเบิดคืออะไร อะไรเป็นสาเหตุ สัญญาณเตือนที่ปรากฏก่อน และฮาร์ดแวร์ ตั้งแต่ตัวป้องกันวงแหวนไปจนถึงเส้นหายใจไม่ออกและเส้นฆ่า ที่จะตัดสินว่าการเตะยังคงเป็นการเตะหรือไม่

Kick, Surface Blowout, Underground Blowout: แต่ละคำหมายถึงอะไร

คำทั้งสามนี้อธิบายถึงความล้มเหลวเดียวกันในแต่ละขั้นตอนและในสถานที่ต่างกัน และการผสมผสานเข้าด้วยกันจะนำไปสู่การเรียกที่ไม่ถูกต้องบนพื้นแท่นขุดเจาะ

• เตะ: การหลั่งไหลของชั้นหินเข้าสู่หลุมเจาะ มันยังคงมีอยู่ การเตะส่วนใหญ่จะถูกหมุนเวียนออกไปพร้อมกับระบบโคลนภายในเวลาไม่กี่ชั่วโมง และบ่อน้ำก็ไม่เคยเกิดระเบิดเลย
• การระเบิดของพื้นผิว: การไหลของน้ำมัน ก๊าซ น้ำ หรือโคลนเจาะที่พื้นผิวที่ไม่สามารถควบคุมได้ นี่คือเหตุการณ์ที่คนส่วนใหญ่นึกภาพ และเป็นเหตุการณ์ที่เข้าถึงผู้เขย่า พื้นแท่นขุดเจาะ และข่าวต่างๆ
• การระเบิดใต้ดิน: ของไหลจะไหลจากหลุมเจาะไปยังอีกหลุมหนึ่งซึ่งมีแรงดันต่ำกว่าแทนที่จะไหลถึงพื้นผิว ไม่มีสิ่งใดปรากฏที่พื้นแท่นขุดเจาะ ซึ่งทำให้ตรวจพบได้ยากที่สุด และมักมีราคาแพงที่สุดในการแก้ไข

ประเด็นในทางปฏิบัติ: การเตะคือปัญหาความกดดัน การระเบิดคือปัญหาความกดดันที่หลุดพ้นจากอุปสรรคไปแล้ว ทุกสิ่งที่อยู่ในการควบคุมอย่างดีได้รับการออกแบบมาเพื่อไม่ให้สิ่งแรกกลายเป็นสิ่งที่สอง

อะไรทำให้บ่อน้ำระเบิด

ในทางปฏิบัติ การระเบิดติดตามสาเหตุสี่ประการ: คอลัมน์โคลนไม่สมดุล การไหลเข้าที่ไม่ได้รับ อุปกรณ์ควบคุมแรงดันล้มเหลว หรือทีมงานที่ไม่ได้ดำเนินการกับสิ่งที่เครื่องมือแสดงไว้แล้ว

• น้ำหนักโคลนต่ำกว่าความดันรูพรุน หากความดันรูพรุนในบริเวณที่ซึมเข้าไปได้สูงกว่าที่คาดการณ์ไว้ หัวอุทกสถิตของเสาโคลนไม่เพียงพอที่จะยึดชั้นหินกลับได้
• ไม่ทำให้หลุมเต็มขณะสะดุด ทุกท่อที่ดึงออกมาจะแทนที่โคลน หากไม่เติมหลุม แรงดันอุทกสถิตจะลดลง และหลุมสามารถไหลได้โดยไม่ต้องเจาะใดๆ เลย
• ผลกระทบจาก Swabbing และไฟกระชาก การดึงท่อเร็วเกินไปจะทำให้แรงดันลดลงชั่วคราวด้านล่างบิต ซึ่งสามารถดึงของเหลวที่ก่อตัวเข้าไปในหลุมเจาะได้
• สูญเสียการไหลเวียน การสูญเสียโคลนไปยังบริเวณที่อ่อนแอหรือแตกหักจะช่วยลดระดับของเหลวในวงแหวนและขจัดสิ่งกีดขวางหลัก
• ก๊าซตื้นและการเจาะแตก อัตราการเจาะที่เพิ่มขึ้นอย่างกะทันหันมักส่งสัญญาณถึงบริเวณที่มีรูพรุนและซึมเข้าไปได้ บางครั้งก๊าซก็เข้าสู่บ่อเร็วกว่าที่จะหมุนเวียนออกไปได้
• ความล้มเหลวทางกล ตัวป้องกันที่ปิดไม่สนิท ซีล ram ที่สึกหรอ หน้าแปลนรั่ว โช้คที่เสียบปลั๊ก หรือท่อร่วมที่เรียงไม่ถูกต้อง ล้วนช่วยขจัดสิ่งกีดขวางรองเมื่อจำเป็น
• ปัจจัยของมนุษย์ การข้ามการฝึกซ้อมในหลุม การเพิกเฉยต่อการอ่านค่าก๊าซ การตั้งเวลาปิดเครื่องล่าช้า และความกดดันให้ทำการขุดเจาะต่อไป ถือเป็นประเด็นสำคัญที่เกิดซ้ำในรายงานเหตุการณ์

ไม่ค่อยมีการระเบิดที่เกิดจากไอเท็มเพียงชิ้นเดียว รูปแบบปกติคือการไหลบ่าเข้ามาเล็กน้อยซึ่งไม่มีใครสังเกตเห็นเนื่องจากน้ำหนักโคลนมีน้อย ตามมาด้วยสิ่งกีดขวางที่ไม่ปิดผนึกเมื่อปิดในที่สุด

สัญญาณเตือนการระเบิด: สิบนาทีแรก

การตรวจจับการเตะคือการอ่าน ไม่ใช่ความคิดเห็น ตัวบ่งชี้สี่ตัวครอบคลุมการเตือนล่วงหน้าส่วนใหญ่ และมีประโยชน์มากที่สุดเมื่อดูพร้อมกันแทนที่จะดูทีละรายการ

ตัวบ่งชี้เหล่านี้ไม่สามารถสรุปได้ด้วยตัวเอง และการตอบสนองที่ถูกต้องเมื่อสองตัวขึ้นไปปรากฏพร้อมกันจะเหมือนกัน นั่นคือ หยุด ปิดกั้น และวัดแรงกดดันในการปิด การใช้เวลาสิบนาทีเพื่อยืนยันการเตะนั้นถูกกว่าการใช้เวลาหนึ่งสัปดาห์ในการฆ่าระเบิด

อุปกรณ์ควบคุมแรงดันหยุดการระเบิดได้อย่างไร

การควบคุมที่ดีดำเนินไปในสามระดับ และแต่ละระดับมีอยู่เพียงเพราะระดับที่อยู่ด้านบนอาจล้มเหลวได้

• การควบคุมหลัก: แรงดันอุทกสถิตของเสาโคลน มันเป็นอุปสรรคที่ถูกที่สุดและเป็นอุปสรรคที่ล้มเหลวก่อน
• การควบคุมรอง: สแต็คป้องกันการระเบิด ร่วมกับโช้คและคิลไลน์ นี่คืออุปสรรคทางกลที่ต้องทำงานตามความต้องการ
• การควบคุมระดับตติยภูมิ: บ่อบรรเทา การฆ่าแบบไดนามิก และปลั๊กแบไรท์เมื่อไม่สามารถนำบ่อกลับมาภายใต้การควบคุมจากพื้นผิวได้

อุปกรณ์ในแผงกั้นรองได้รับการระบุตามมาตรฐาน API: API 16A สำหรับอุปกรณ์เจาะทะลุ เช่น ตัวป้องกัน API 16C สำหรับระบบหายใจไม่ออกและฆ่า และ API 6A สำหรับอุปกรณ์บนหลุมผลิตและต้นคริสต์มาส มาตรฐานเหล่านี้มีความสำคัญต่อผู้ซื้อด้วยเหตุผลง่ายๆ นั่นคือกำหนดพิกัดแรงดัน วัสดุ และขั้นตอนการทดสอบที่กำหนดว่าแผงกั้นรองรับแรงดัน 15,000 psi หรือมีการรั่วไหลที่ 5,000

ตัวป้องกันวงแหวน

ตัวป้องกันรูปวงแหวนจะปิดองค์ประกอบซีลยางรอบๆ สิ่งใดก็ตามที่อยู่ในรู ไม่ว่าจะเป็นท่อเจาะ ปลอก ข้อต่อเครื่องมือ หรือไม่มีอะไรเลย ความยืดหยุ่นนั้นเป็นสาเหตุว่าทำไมมันจึงเป็นตัวป้องกันตัวแรกที่ปิดลูกเตะ การออกแบบวงแหวนที่ดีขึ้นช่วยให้ปอกท่อผ่านองค์ประกอบปิดและหมุนเชือกได้ ซึ่งช่วยให้ลูกเรือหมุนเวียนการเตะออกแทนที่จะปิดบ่อเข้าไปเท่านั้น

API 16A Annular Blowout Preventer สำหรับการควบคุมบ่อเจาะ BOP แบบวงแหวนจะผนึกรอบท่อเจาะ ปลอก หรือรูเปิด และโดยปกติจะปิดก่อนด้วยการเตะ ดูผลิตภัณฑ์ →

ผู้ป้องกันราม

ตัวป้องกันรามเป็นซีลแบบแข็ง รางท่อปิดตามขนาดท่อที่กำหนด รางปิดปิดรูเปิด และรางเฉือนจะตัดท่อและปิดผนึกบ่อ เนื่องจากองค์ประกอบการซีลเป็นอีลาสโตเมอร์ที่มีโลหะรองรับและมีรูตายตัว แรมจะรับแรงกดดันได้สูงกว่าวงแหวนและยึดไว้นานกว่า สแต็กทั่วไปจะรวมวงแหวนด้านบนเข้ากับตัวป้องกัน ram สองตัวขึ้นไปด้านล่าง ซึ่งเป็นเหตุผลว่าทำไมการเลือกระหว่างตัว ram แบบเดี่ยวและแบบคู่จึงเป็นคำถามเกี่ยวกับขนาดมากกว่าความพึงพอใจ

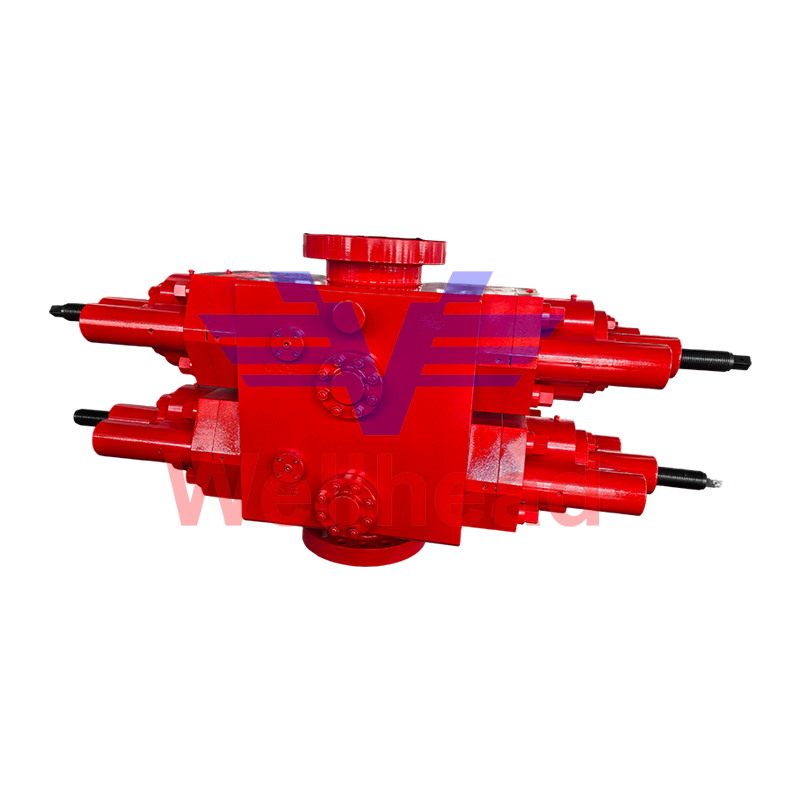

Double Ram BOP สำหรับการปิดผนึกหลุมผลิตแรงดันสูง ตัวป้องกันการระเบิดแบบ Double-ram ใช้ตัวแยกสองตัวเพื่อปิดผนึกรอบท่อหรือท่อเจาะเมื่อแรงดันเพิ่มขึ้นอย่างผิดปกติ ดูผลิตภัณฑ์ →

สำลักและฆ่า Manifolds

ตัวป้องกันที่ปิดบ่อน้ำจะช่วยขจัดปัญหาเท่านั้น ท่อร่วมโช้คจะควบคุมตำแหน่งที่ของเหลวจะไปและในอัตราที่ของเหลวไหลออก โดยใช้โช้คแบบปรับได้เพื่อการควบคุมที่ดี และโช้คเชิงบวกสำหรับข้อจำกัดคงที่และคาดเดาได้ ท่อร่วมฆ่าทำงานตรงกันข้าม: ปั๊มของเหลวที่ถ่วงน้ำหนักกลับเข้าไปในบ่อเพื่อคืนสมดุลของอุทกสถิต ทั้งสองมองเห็นการไหลที่มีความเร็วสูงและมีฤทธิ์กัดกร่อนระหว่างการดำเนินการทำลาย ดังนั้นความต้านทานการกัดกร่อนในโช้ค ท่อ และวาล์วจะตัดสินว่าท่อร่วมไอดีจะสามารถใช้งานได้นานเท่าใด

API 16C Choke Manifold สำหรับการควบคุมแรงดันอย่างดี ท่อร่วมโช้คใช้โช้คที่ปรับได้และเป็นเชิงบวกเพื่อควบคุมว่าของเหลวจะไปที่ใดและเลือดออกในอัตราเท่าใด ดูผลิตภัณฑ์ →

การทดสอบเป็นส่วนหนึ่งของอุปสรรค

ตัวป้องกันที่ไม่เคยผ่านการทดสอบแรงดันถือเป็นคำมั่นสัญญา ไม่ใช่อุปสรรค โดยทั่วไปกองต่างๆ จะได้รับการทดสอบการทำงานระหว่างหลุมและการทดสอบแรงดันตามช่วงเวลาปกติหรือหลังจากการซ่อมแซมใดๆ โดยใช้ฟิกซ์เจอร์ทดสอบแทนตัวหลุมเอง ที่ ตอทดสอบ BOP มีอยู่เพื่อจุดประสงค์นี้ทุกประการ และการปฏิบัติต่อมันเหมือนเป็นอุปกรณ์ในสนามแทนที่จะเป็นอุปกรณ์นิรภัยถือเป็นทางลัดที่พบบ่อยและมีราคาแพง

ระเบิดใต้ดิน: ความล้มเหลวที่คุณมองไม่เห็น

การระเบิดใต้ดินนั้นยากต่อการจัดการเนื่องจากหลักฐานตามปกติขาดหายไป: ไม่มีการไหลที่พื้นผิว ไม่มีการเพิ่มของหลุม ไม่มีสัญญาณแรงกดดันที่ชัดเจนบนโช้ค สิ่งที่ได้รับแทนคือชุดสัญญาณทางอ้อม

• การสูญเสียผลตอบแทนที่ไม่ฟื้นตัวหรือการสูญเสียบางส่วนที่เกิดขึ้นหลังการรักษา
• การเปลี่ยนแปลงที่ไม่สามารถอธิบายได้ในแรงดันปั๊มและแรงดันท่อยืนที่ไม่ตรงกับน้ำหนักของโคลน
• ไหลจากโซนหนึ่งขณะฉีดเข้าไปในอีกโซนหนึ่ง ซึ่งบางครั้งอาจพบเห็นได้ในหลุมเยื้องศูนย์หรือในการตรวจสอบแรงดัน
• ปริมาตรที่ผิดปกติในวงแหวนที่ไม่สามารถพิจารณาได้จากการเดินทางหรือการกระจัด

การฆ่าระเบิดใต้ดินเป็นวินัยที่แตกต่างจากการฆ่าบนพื้นผิว ตัวเลือกต่างๆ ได้แก่ การปั๊มปลั๊กแบไรท์เพื่อปิดผนึกช่วงการไหล การฆ่าแบบไดนามิกที่ล้นการไหลเข้าด้วยปั๊มเข้าที่มีอัตราสูงและมีความหนาแน่นสูง หรือในกรณีที่เลวร้ายที่สุดจะเป็นการใช้บ่อระบาย แต่ละแนวทางขึ้นอยู่กับการรู้ว่าของเหลวไปที่ใด ซึ่งเป็นเหตุผลว่าทำไมข้อมูลความดันและการสำรวจใต้หลุมเจาะจึงมีความสำคัญมากกว่าความเร็วในชั่วโมงแรก

การป้องกัน: รายการตรวจสอบที่ใช้ได้จริง

การป้องกันส่วนใหญ่ขึ้นอยู่กับวินัยตามปกติมากกว่าเทคโนโลยีใหม่ ก่อนที่จะเจาะล่วงหน้าหรือสะดุด ควรทำการตรวจสอบต่อไปนี้ตามลำดับ

1. ยืนยันน้ำหนักโคลนโดยเทียบกับความดันรูพรุนและการประมาณความลาดชันของรอยแตกล่าสุด ไม่ใช่เทียบกับโปรแกรมเดิม
2. ตรวจสอบปริมาตรการเติมของรูในทุกการเดินทาง และเปรียบเทียบกับการกระจัดทางทฤษฎี
3. จำกัดความเร็วในการเดินทางในช่องเปิดเพื่อรักษาแรงกดจากไม้กวาดให้อยู่ในระยะขอบ
4. ฟังก์ชั่นทดสอบตัวป้องกันรูปวงแหวนและตัวป้องกันการกระแทกก่อนเจาะเคสออก และทดสอบแรงดันปึกตามกำหนดเวลา
5. ตรวจสอบไลน์อัพโช้คและคิลไลน์ และยืนยันว่าวาล์วท่อร่วมอยู่ในตำแหน่งที่ถูกต้องและติดแท็ก
6. ยืนยันว่าผู้เจาะ เจ้าหน้าที่ประจำพื้น และวิศวกรด้านโคลนทราบขั้นตอนการปิดระบบและใครเป็นผู้โทร
7. ตรวจสอบการอ่านค่าก๊าซและแนวโน้มของหลุมระหว่างการส่งมอบกะ ไม่เพียงแต่ในช่วงเวลาที่เพิ่มขึ้นเท่านั้น

รายการที่สี่และห้าคือข้อกำหนดของอุปกรณ์ที่สำคัญที่สุด กองที่สร้างสำหรับ API 16A พร้อมด้วยบันทึกการทดสอบที่บันทึกไว้ ซึ่งตรงกับระดับแรงดันของหลุม จะกำจัดความล้มเหลวทุกประเภทออกจากรายการก่อนที่จะเจาะข้อต่อแรก

คำถามที่พบบ่อย

เตะใช้เวลานานเท่าใดจึงจะระเบิด?

ขึ้นอยู่กับอัตราการไหลเข้าและรูปทรงของหลุม แต่ระยะเวลาในทางปฏิบัตินั้นสั้น: นาทีถึงสองสามชั่วโมง ในโซนก๊าซที่มีการซึมผ่านสูง การเปลี่ยนแปลงสามารถเกิดขึ้นได้ก่อนที่ลูกเรือจะเสร็จสิ้นการตรวจสอบหลุม ซึ่งเป็นเหตุผลว่าทำไมขั้นตอนการปิดเข้าจึงได้รับการออกแบบให้เริ่มต้นได้โดยไม่ต้องรอการยืนยัน

อะไรคือความแตกต่างระหว่างตัวป้องกันการระเบิดและหัวหลุมผลิต?

หลุมผลิตเป็นส่วนเชื่อมต่อโครงสร้างถาวรที่พื้นผิวที่รองรับสายท่อและมีช่องทางออกแบบหน้าแปลนสำหรับแผนผังการผลิต กองป้องกันการระเบิดคือระบบควบคุมแรงดันการเจาะชั่วคราวที่ยึดไว้ด้านบน ซึ่งจะถูกถอดออกเมื่อหลุมเคลื่อนจากการเจาะจนเสร็จสิ้น ทั้งสองเป็นอุปกรณ์ที่รับแรงดัน แต่ใช้งานได้ในช่วงอายุของบ่อที่แตกต่างกัน

ระเบิดใต้ดินสามารถฆ่าจากแท่นขุดเจาะได้หรือไม่?

บางครั้ง. ปลั๊กแบไรท์หรือการฆ่าแบบไดนามิกจากหลุมเดียวกันสามารถทำงานได้เมื่อสามารถปิดผนึกชั้นรับได้หรือเมื่ออัตราปั๊มสามารถเอาชนะการไหลเข้าได้ หากของไหลมีการเคลื่อนย้ายระหว่างโซนหรืออุปกรณ์พื้นผิวไม่สามารถให้อัตราและความหนาแน่นที่ต้องการได้ บ่อน้ำบรรเทาคือตัวเลือกที่เชื่อถือได้

ฉันควรระบุระดับแรงดันใดสำหรับอุปกรณ์ BOP

ระบุเหนือแรงดันพื้นผิวสูงสุดที่คาดการณ์ไว้โดยมีระยะขอบ ไม่ใช่แรงดันใช้งานที่คาดไว้ การให้คะแนนเป็นขั้นตอนคงที่ ซึ่งโดยทั่วไปแล้วจะอยู่ที่ 5,000, 10,000 และ 15,000 psi แรงกดดันในการทำงานในบริการภาคพื้นดินและนอกชายฝั่งทั่วไป และความแตกต่างของต้นทุนระหว่างขั้นตอนนั้นน้อยกว่าต้นทุนของสแต็กที่ไม่สามารถหยุดการทำงานได้มาก

บรรทัดล่าง

บ่อน้ำระเบิดเพราะสิ่งกีดขวางที่ควรยึดไว้ไม่ได้: เสาโคลนเบาเกินไป ของที่ไหลทะลักเข้ามาหายไป หรือตัวป้องกันและท่อร่วมไอดีไม่ทำงานเมื่อใช้งานในที่สุด การตรวจจับซื้อเวลา และอุปกรณ์ซื้อความสามารถในการใช้เวลานั้น สำหรับใครก็ตามที่ระบุหรือบำรุงรักษาฮาร์ดแวร์ควบคุมอย่างดี ลำดับความสำคัญจะไม่สวยงามและสอดคล้องกัน: ระดับแรงดันที่ถูกต้อง, การรับรอง API ที่ได้รับการยืนยัน, ซีลและโช้คที่รอดพ้นจากการไหลของสารกัดกร่อน และกำหนดการทดสอบที่ปฏิบัติตามจริง
